1、设计程序:

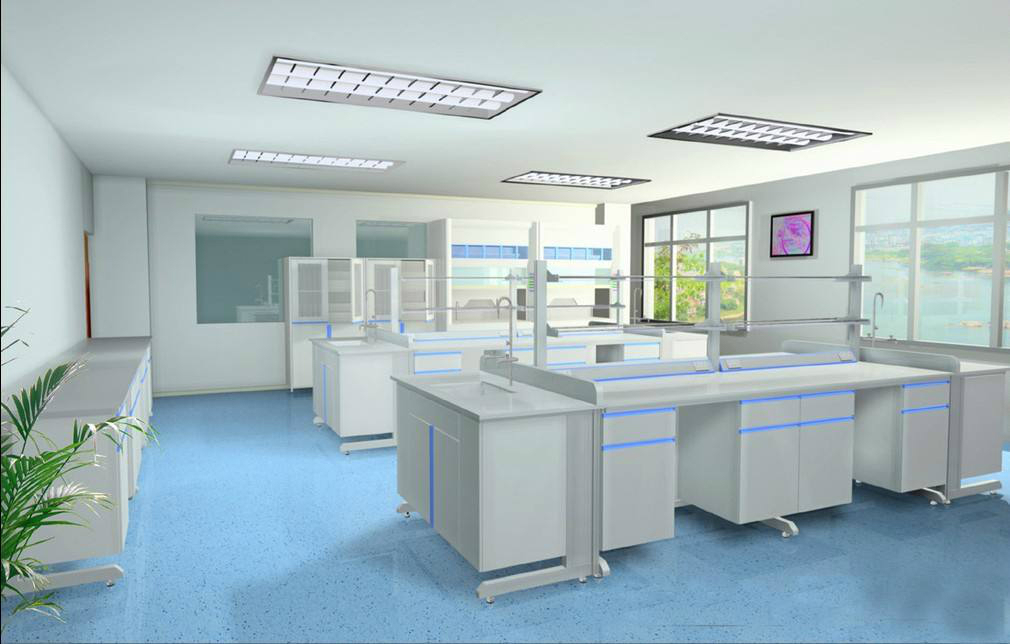

化工厂实验室一般分为中央化验室和车间化验室,都是分析技术人员从事化验工作的场所,各自担负不同的分析化验任务。实验室设计不单是选购合理的仪器设备,更要综合考虑实验室的总体规划,合理布局和平面设计,以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件,因此实验室的设计是一项复杂的系统工程。
(1)合同签订之前的项目前期阶段,要明确项目的性质、设计范围、设计原则、设计依据和建设规模,同时搜集资料、调查研究、借鉴以往类似产品、同等规模实验室的设计经验,根据化工工艺及系统、公用工程、环境保护及安全卫生等专业提出的初步分析项目条件,提出实验室的初步设计方案:实验室类型属于中央化验室还是车间化验室,实验室的大概面积和实验室组成等。
(2)在初步设计阶段,针对前期阶段制定的初步设计方案,征求建设单位及有关部门的意见,进一步明确实施方案,依据有关专业提出更加详细的分析项目及要求。划分不同功能的实验室,依据实验室平面设计原则,给建筑专业提出合理的总体面积及各功能房间的基本设施要求。
(3)在详细设计阶段,根据已批准的初步设计文件以及初步设计审核意见,修正初步设计方案,然后详细提出各功能房间的尺寸大小、基础设施要求、设备布置等情况。
2、设计原则:

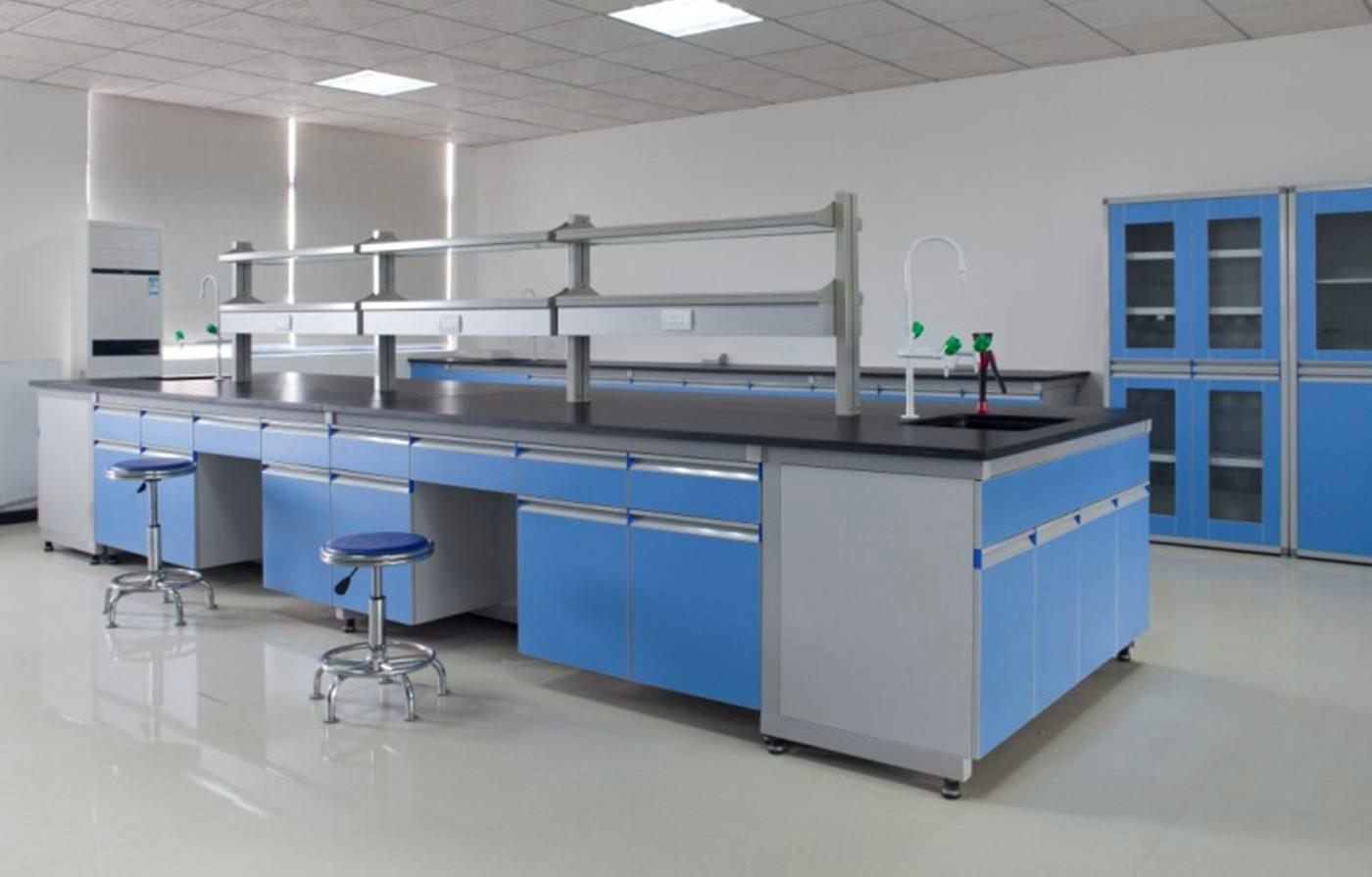

实验室布局必须符合试验流程的规律,从样品接收、样品暂存、试剂和耗材储存、前处理和准备、样品分析测试、清洗到废物回收和处理,都必须有一个清晰的流程。要区分人流和物流,以及清洁物流和污染物流。由于化工分析项目的种类比较繁杂,所采取的分析方法也很多,所以实验室的平面布局设计除了要遵循一般建筑物的平面设计原则外,还要遵循以下原则:
(1)把同类实验室组合在一起,例如把化学分析实验室集中布置在一起,以便于通风、排污、排毒措施的集中设置以及一些辅助仪器的共同使用,避免重复投资;气相色谱、液相色谱等有温度、湿度和洁净度要求的实验室集中布置在一起,便于集中布置空调设施。
(2)把工程管网较多的实验室组合在一起,例如有气源要求的仪器分析室应布置在一起,这样从钢瓶间或外管过来的气体管道就能集中安排在一起,便于敷设、管理和检修。
(3)把有隔震要求的实验室组合在一起,且一般宜设于底层。例如将天平室和精密仪器室尽量集中布置在底层,并采取减震措施。
(4)把有洁净要求的实验室组合在一起。
(5)把有毒性物质产生的实验室组合在一起。
(6)把辅助实验室如天平室、高温室、样品处理室等应就近布置在常用的实验室旁边。
遵循上述设计原则,有利于环境卫生和不同的分析检测工作顺利进行,防止不同性质的实验室相互干扰,并节约投资。
