基本常规化学实验室设计

发布时间:2018.09.07 浏览次数:

基本化学实验室内的设备有:实验台与水盆(或洗涤池);通风柜与管道检修井;带试剂架的工作台或辅助工作台;需考虑设在化学实验室内的研究空间或记录书写台;仪器台、天平台、落地药品柜、毒品柜、玻璃器皿柜、安全柜,紧急事故淋洗器、洗眼器等以及落地安置的仪器设备。如何对如此众多的家具进行合理的布局呢?未名雷蒙特有丰富的设计经验:    在自然采光的化学实验室里,实验台不宜平行于采光窗的外墙,因为当实验人员面向窗子时有眩光,而背朝窗时,实验人员的身体在实验台上产生阴影,因而是不可取的。
垂直于外墙的实验台宜与建筑标准数民族尺寸一致,这样可与平顶大梁的间隔相协调,有利于室内照明灯具的布置岛式中央实验台
实验人员可以在四周自由行动,在使用中确是比较理想的一种布置形式。其缺点是交通面积较半岛式中央实验台大,实验台上的配管如何引入等问题。目前解决的办法大致有下列五种方法。
1、楼面设地沟与盖板,使管道井内的或靠墙的竖向管线经过地沟引入实验台。但活动盖板做得再好总是难免有缝隙存在,地面上的化学药液易于渗入,会使沟内积液,甚至腐蚀管线。如果在地面上再做上一层密闭的塑料地面也是可以防止的。但当配管需要修理或更换时,则需切除部分塑料地面。如果补缝不严密,酸碱等液体渗入地沟就不容易发现。
2、将管线直接埋设在楼面面层内,虽然没有上述弊病,但当管线 需要更换时就要凿开地面,会影响其他化学实验室房间的正常工作,同时从“灵活性”方面来看也是欠妥的。
3、实验台管线穿过楼板,沿下层平顶进入管道井,当管道渗漏或需检修时必然严重影响下层化学实验室的使用,因而下层化学实验室不宜设置高精密仪器。因此,由于管道较高,检修时也不甚方便。

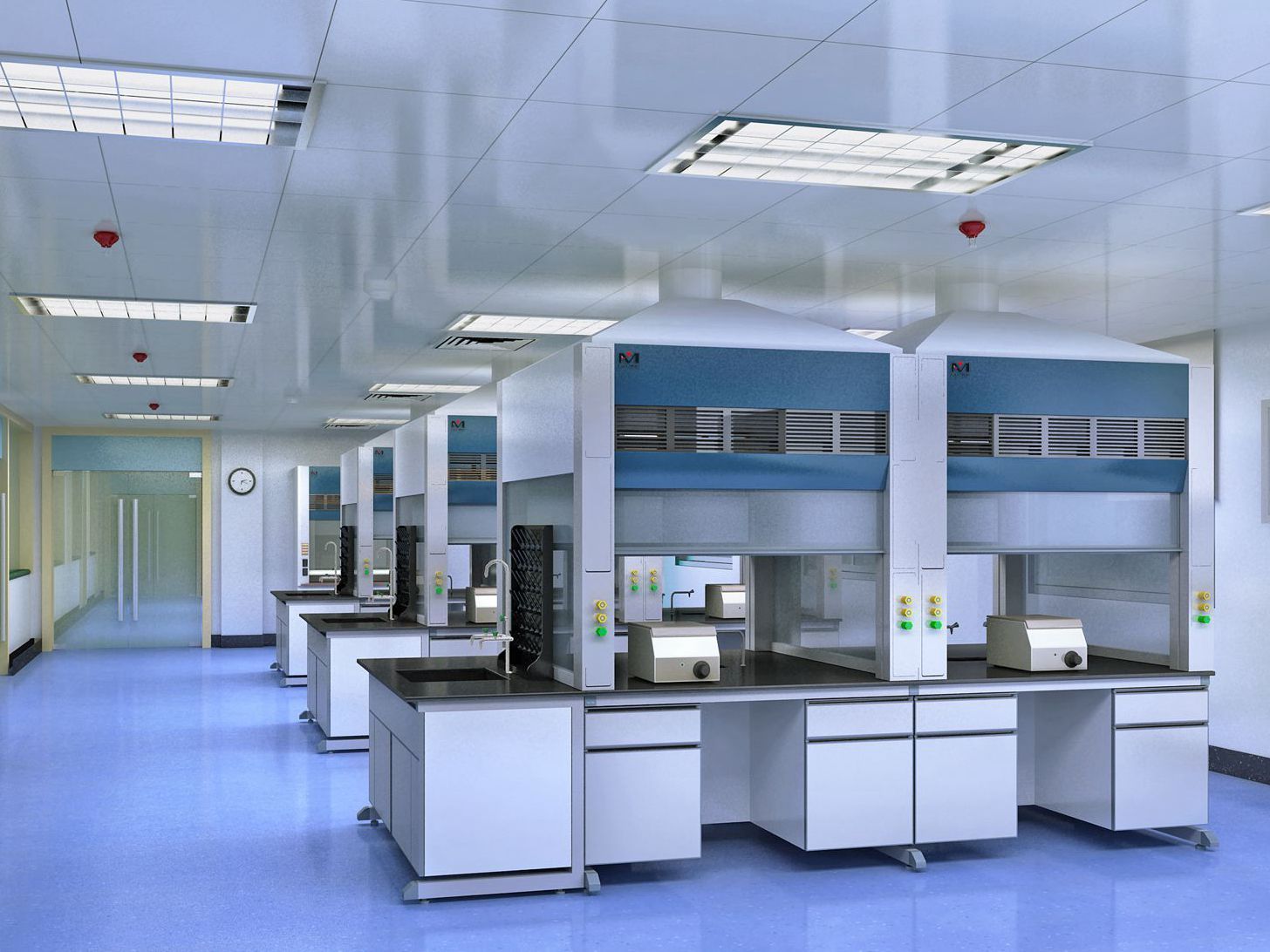

实验室设计
4、化学实验室上下层之间设技术夹层,是一个较理想的方法,但建筑造价必然增加。
5、管线沿平顶在实验台的上方直接悬下,这种做法在技术上容易解决,但有碍室内的整洁美观,如果在实验台边正好有立柱,就可沿柱设立管,是一个比较好的方法半岛式中央实验台
6、半岛式中央实验台有两种,一种是靠外墙设置,另一种是靠内墙设置。半岛式实验台的配管可直接从管道检修井或从靠墙主管直接引入,可避免了岛式的不利因素,又省去一些走道面积。靠外墙设置配管右通过水平管接到靠外墙立管或管道井内,水平管可沿窗台上敷设而无需贯穿楼板,沿外墙有工作台能将实验台间的直道应全部通向走廊。
由上述分析,岛式中央实验台在使用上比半岛式中央实验台理想,但从总体看,半岛式中央实验台在设计上比较有利。从实际使用上看,半岛式中央实验台有两个工作面和一个端部是能满足要求的。半岛式中央实验台在研究实验室已被普遍采用,而且被认为是合适的。

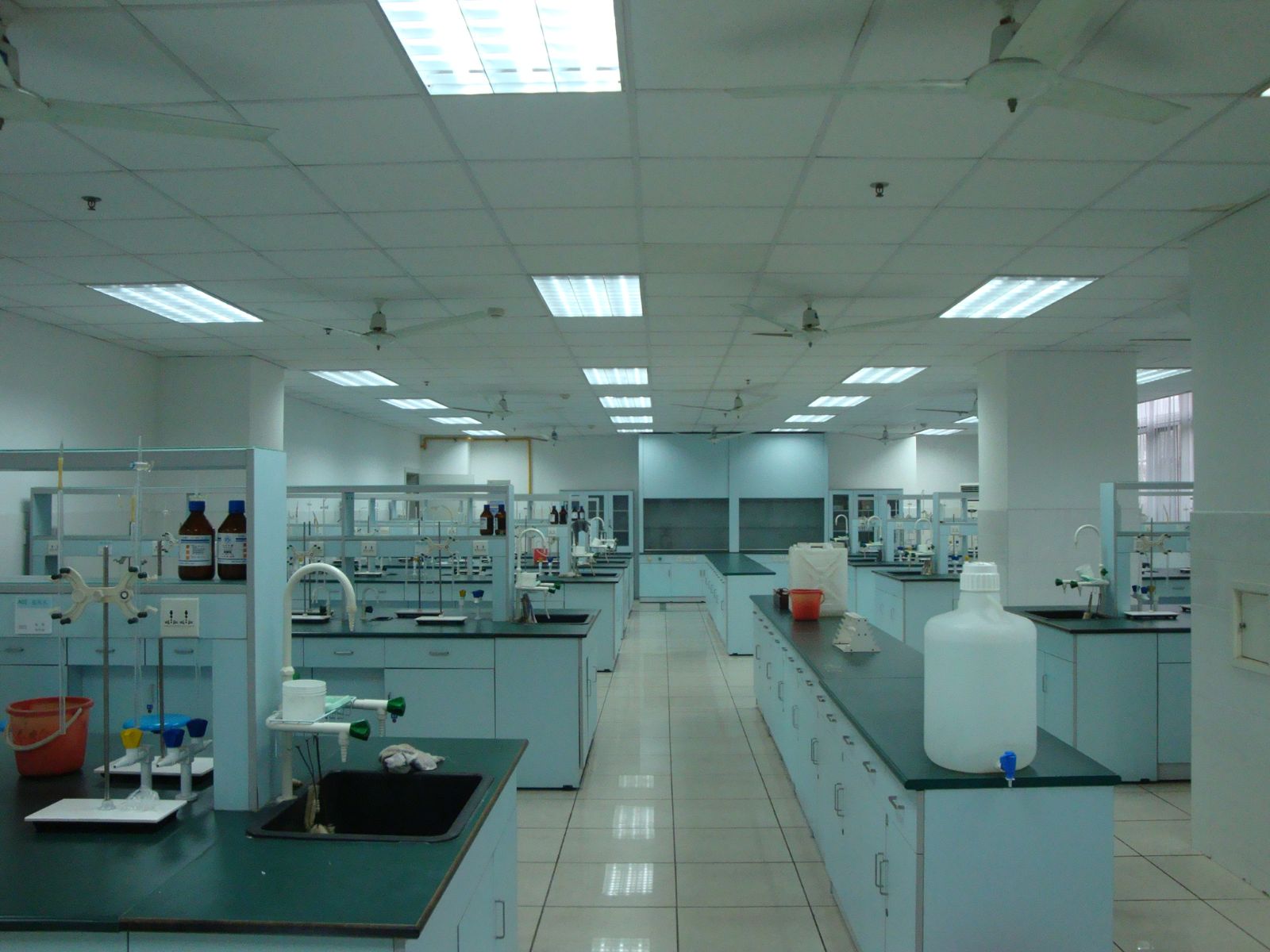

实验台厂家
