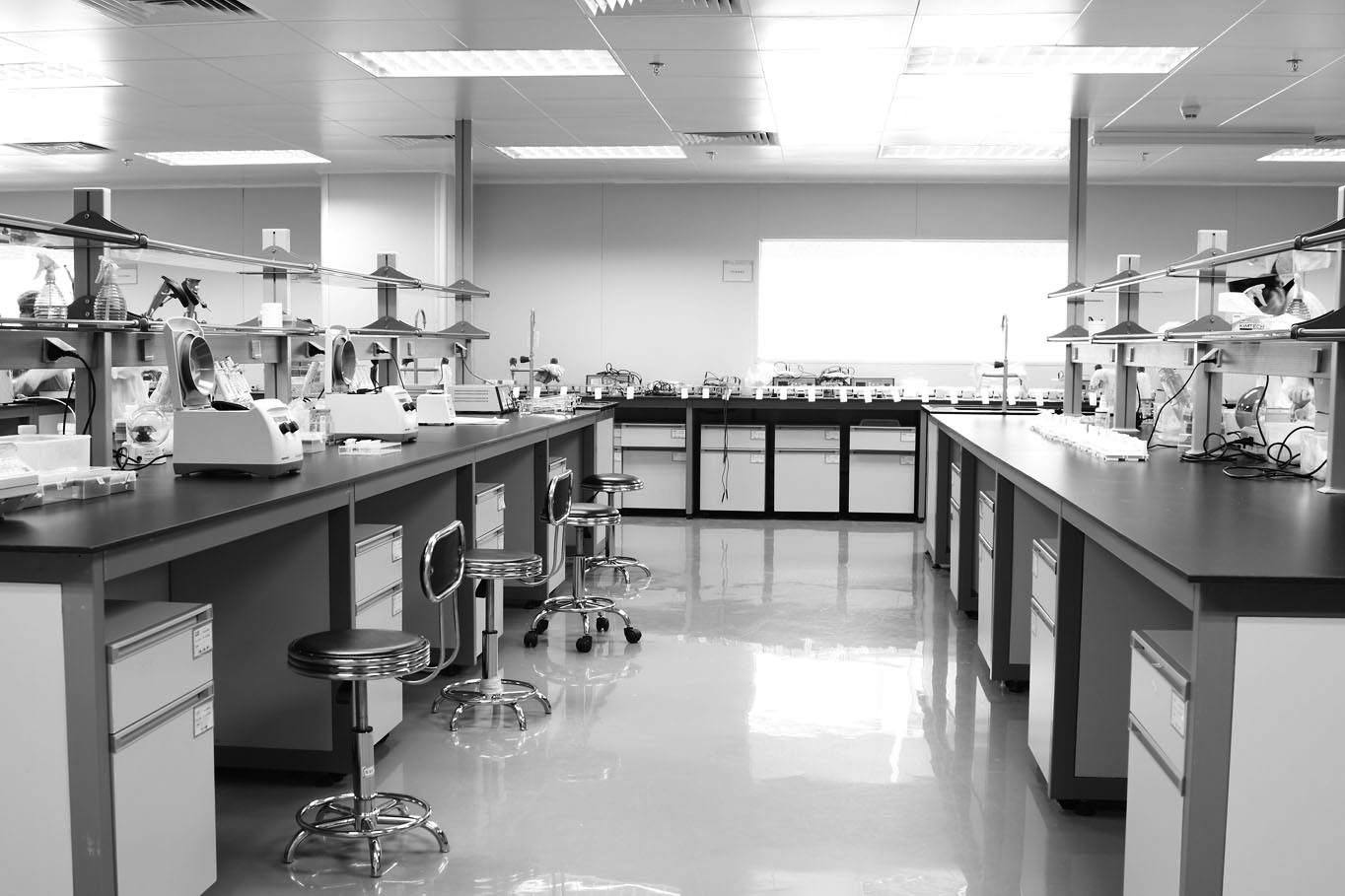

029-86690509实验室设计之配电系统
1 、每一实验室内都要有三相交流电源和单相交流电源，要设置总电源控制开关，当实验室无人时，应能切断室内电源。
2 、室内固定装置的用电设备，例如烘箱、恒温箱、冰箱等，如果是在实验进行中使用这些设备，而在实验结时就停止使用的，可连续在该实验室的总电源上；若实验停止后仍须运转的，则应有专用供电电源，不至于因切断实验室的总电源而影响其工作。
3 、每一实验台上都要设置一定数量的电源插座，至少要有一个三相插座，单相插座则可以设2—4个。这些插座应有开关控制和保险设备，以防万一发生短路时不致影响整个室内的正常供电。插座可设置在实验桌上或桌子边上，但应远离水盆和煤气、氢气等喷嘴口，并不影响桌上实验仪器的放置和操作地位。有的实验室将插座安装在实验桌下面的插座内或柜子内的，这种安装位置在使用上很不方便，以不采用为好。
4 、在实验室的四面墙壁上，配合室内实验桌、通风柜、烘箱等的布置，在适当地位要安装多处单相和三相插座，这些插座一般在踢角线上面，一使用方便为原则。
5 、化学实验室因有腐蚀性气体，配点导线以采用铜芯线较合适。物理实验室则可以采用铝芯导线。至于敷线方式，以穿管暗敷设较为理想，暗敷设不仅可以保护导线，而且使室内整洁，不易积尘；并使检修更换方便。
一般地说，化学实验室使用的电气设备容量较小，物理实验室使用的电气设备容量较大。当实验室正式使用以后，发现共电容量不够大，因此在对实验室的供电设计中必须在供电容量方面留有余地。
配电系统包括了所有实验室内部的使用电源：
1、1电源：220V，380V两种；
1、1、1 220V主要用于所配置220V电源的仪器设备使用及电源插座、照明、排风风机、电动风量调节系统。
1、1、2 220V电源布线预留位置根据仪器设备及操作人员使用要求来确定。
2、实验室的电线要求
2、1严格按国标（GB-5023-97）标准选择电线。
2、2电线截面积在2.5~6平方毫米的标准内选用。
2、3动力电源所选择的电线，必须是三相五线，并符合国家规定接线标准。
3、实验室电力配置
3、1插座
3、1、1插座必须符合特殊环境下使用，具有耐腐蚀性、高强度、安全可靠。公司已根据实验室特殊要求自己设计、专业厂家生产的实验室专用插座，具有耐腐蚀，耐冲击、安全可靠、防尘、防水等功能。
3、1、2插座分为10A/220V多功能插座；13A/220V方脚三插插座（欧式）。
3、2对在实验室中使用电源、设备、仪器等配置漏电保护。
3、3实验室所有配电的电线、电缆有严格的保护措施，安全可靠。
3、3、1线管要按布线标准采用专用卡子把绝缘线管牢固的固定在指定的布线位置。
