       一套完整的实验台柜一般是由哪几部分组成呢?陕西宏硕实验台厂家今天就为大家介绍完整的一套实验台都包含什么?具体有哪些器材?以及这些实验室家具的具体材质说明都为大家详细总结了下来。
       (一)结构形式
  实验台柜通常有下列四种形式:
  (1)钢结构形式:这种结构过去应用很少,现在逐渐增多。其优点是美观漂亮,结构多变,布置灵活,功能性强;缺点是价格较高,表面涂层破损后易被酸、碱腐蚀,因此在制作、安装及使用时应格外小心。
  (2)钢木结构形式:这是现在使用比较普遍的台柜形式。它的优点与钢结构相似,而价格较低,耐酸、碱性较好。
  (3)木结构形式:过去的木结构台柜是用原木制作,现在除了边远地区少数资金困难的建设单位以外,已经很少采用这种形式。当今的木结构台柜是以人造密度板为基材,表面贴附理化板或防火板进行工厂化制作。所谓理化板,它是近年来出现的具有较强耐酸碱的一种人造合成板材。这种木结构是目前应用最为普遍的形式,它同样具备了钢结构或钢木结构的诸多优点,并且耐酸碱更加提高,价格更为便宜,但从整体效果来看,档次相对不如后者。
  (4)钢筋混凝土结构形式:这种结构过去应用很多,现在已经很少使用。其缺点是重量大,布置不灵活,功能性差,外观难看等。
  (二)实验台的尺度
  实验台有两种基本形式,即边台(也称单面实验台)和中央台(也称双面实验台,包括岛式实验台和半岛式实验台)。它们是由单节实验台拼组而成。
  1.高度
  在我国,实验台的高度一般为820mm,比较适合中国人的身高,另外需要指出的是,以放置仪器为主的实验台,由于仪器本身具有一定的高度,因此可以适当降低高度,以利于操作。例如,在实验楼的北侧多以布置仪器室为主,故可以统一降低台面高度,不会造成高低参差不齐的局面。
  2.长度
  通常,除了特殊要求外,单节实验台的长度由板材的定型尺寸确定。设定总长度时,应考虑到实验室内需要放置冰箱、孵箱、气瓶柜等物品的具体情况,按每个实验室的自身要求确定。
  3.宽度
  一般实验边台的宽度为750mm,中央实验台的宽度为1500mm,有特殊要求的另行考虑。这样的尺度通用性好,既能满足一般特惠、化学实验操作的要求,又能满足一般仪器操作的要求。
  (三)实验台的构成
  实验台主要由台面、电源插座、水槽沟、台下柜体、水嘴等构成,有的根据需要,在台面上设置试剂架等实验用品。
  1.电源插座与管线通道
  以前,实验室的电源插座通常布置在台面上方的墙面上,在建筑施工时预留。现代实验室的一般电源插座主要采用台面布置,在台面延伸不到的位置采用墙面布置,因此实验边台的背面及中央实验台的中间应留有管线铺设的空间,或在台面上设置通长的管线架。
  2.试剂架
  试剂架不宜过宽,以能并列两瓶500mm的试剂瓶为宜,通常宽度为200-300mm,靠墙试剂架宽度宜取200mm。试剂架高度通常以2-3层为宜,层高一般取300mm。中央实验台的试剂架下层留空,高度为350-400mm,以便两面实验操作人员传递物品;上层放置试剂瓶,隔板的边缘应设小护栏,以防试剂瓶被对面人员推落。试剂架上可安装照明灯,以备实验人员使用。
  3.水槽
  实验水槽一般设于实验台上,可以采用台下槽,也可能采用台上槽。对于实验台,水槽的位置应根据实验需要确定,在没有特别要求时,通常设于边台一端或两端;对于中央实验台,通常设于端部,为了使实验台更加整洁,可在端部设带水槽的柜。水槽应耐酸碱及有机溶剂,过去常用陶瓷成品,现在大多采用PP等高分子耐腐蚀材料一次成型水槽。水槽上方可根据需要设器皿滴水架。

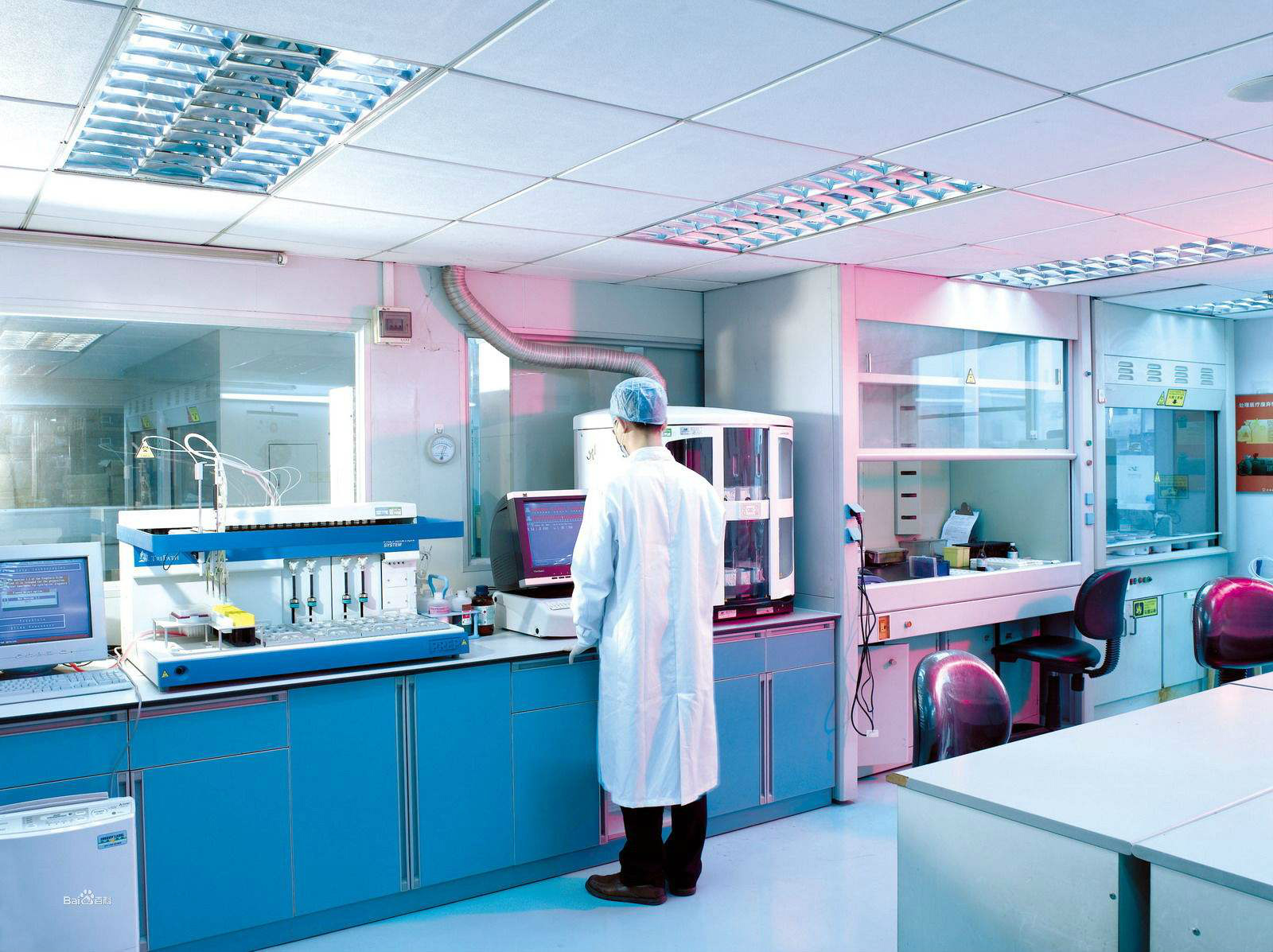

实验台柜
  4.水嘴
  为了避免二次污染,便于无菌操作,微生物实验室洗手水嘴宜采用非触摸式。
  (四)其它要求
  1.材质
  对于钢木结构和木结构形式的实验用台柜,木制部分的基材应符合环保要求,面材应具备耐腐蚀、易清洗及防火的特点。
  在使用酸碱操作较多的实验室中,由于在实验过程中常有酸碱滴洒台面,因此实验台面宜采用实心理化板,即厚度达1cm左右的理化板;在使用仪器操作较多的实验室中,由于很少使用腐蚀性试剂,因此实验台面对耐腐蚀性的要求相对较低,从节约投资考虑,可采用贴面理化板,即厚度为1mm左右的理化板。
  天平台通常采用较为厚重的大理石或花岗岩,以提高抗震性能。
  2.接手
  实验用台柜的拉手宜呈圆弧形,以防止碰伤实验人员以及钩挂工作服。
  3.导轨
  实验用台柜的抽屉宜采用3节导轨,以保证抽屉可以完全拉开到台面垂线之外,不妨碍实验用品的放取。
  (五)照明装置
为了保证实验现象观察、仪器正确使用、结果记录以及保护,要保证足够的照明度。
    由此可见一套完整实验台柜需要的装置有很多,从桌上的滴水架到水系统,这才是完整实验台的样貌。
